Представление продукции

ST-LINK/V2-это инструмент разработки, который может имитировать и загружать STM 8 и STM онлайн.

Основные атрибуты

• ST-LINK/V2-это инструмент разработки, который интегрирует онлайн-моделирование и загрузку для St STMicroelectronics для оценки и разработки STM 8 Series и STM Series MCU.
• STM 8 серия соединяется с ST-LINK/V2 через интерфейс плавания;
  Серия STM подключается к ST-LINK/V2 через интерфейс JTAG / SWD.
• ST-LINK/V2 подключается к ПК через высокоскоростной USB2.0.

Поддержка программного обеспечения

• ST-LINK утилита V2.0 (и выше)
• Stvd версия 4.2.1 (и позже)
• STVP версия 3.2.3 (и позже)
• IAR EWARM Revision V6.20 (и позже)
• IAR Ewstm 8 Revision V1.30 (и более поздние версии)
• Keil Rvmdk Revision V4.21 (и позже)
• Атоллик
• TASKING

Поддерживаемые устройства

• Поддержка всех микрокомпьютеров серии STM 8 с одним чипом и интерфейсом для плавания
• Поддержка всех микрокомпьютеров серии STM с одним чипом с JTAG / SWD интерфейсом

Новые устройства постоянно увеличиваются...

Микроконтроллеры, поддерживаемые STVP версии 3.2.8

Линейка товаровМикроконтроллер

STM32STM32F100xx, STM32F101xx, STM32F102xx, STM32F103xx, STM32F105xx, STM32F107xx, STM32F2xxx, STM32F4xxx,

STM32L15xx6, STM32L15xx8,STM32L15xxB, STM32L151xC, STM32L151xD, STM32L152xC, STM32L162xD,

STM32TS60,

STM32W108C8, STM32W108xB, STM32W108xC, STM32W108xZ

STM8STM8AF51x, STM8AF52x, STM8AF61x, STM8AF62x,STM8AH51x, STM8AH61x,

STM8S003K3, STM8S003F3, STM8S005C6, STM8S005K6, STM8S007C8, STM8S103xx, STM8S105xx, stm8s3xx

STM8L101xx, STM8L15x, STM8L16x,

STM8TL52x4, STM8TL53x4

Уникальная особенность, производительность

• Функция программирования: может записывать флэш-память, ISO14001, AFR и т. Д.
• Функция моделирования: поддерживает различные методы отладки, такие как высокоскоростная работа, одношаговая отладка и отладка точки останова. Вы можете просмотреть статус Io и переменные данные.
• Производительность моделирования: Используйте интерфейс USB2.0 для отладки моделирования, одношаговая отладка, отладка точки останова, быстрая реакция!
• Производительность программирования: Используйте интерфейс USB2.0 для загрузки Swim/JTAG/SWD, и скорость загрузки быстрая!

Интерфейс подключения с целевой платой

• ST-LINK стандартный интерфейс для плавания и стандартный интерфейс JTAG / SWD, указанный V2.

Обновление прошивки

• Прошивка может быть обновлена. ST представит больше моделей STM 8 и STM и добавит новые модели устройств в список поддержки устройств Stvd. Если вам нужно использовать новейшие модели в будущем, обновите Stvd и прошивку для поддержки новых моделей.
• Метод обновления-автоматическое обновление.

Сравнение между ST-LINK/V2 и ST-LINK

ПроектST-LINK/V2ST-LINKОписание

JTAG/SWD диапазон поддержки напряжения1,65 V-3,6 V3V-3,6 VST-LINK/V2 поддерживает низковольтные устройства STM

Диапазон напряжения для поддержки плавания1,65 в-5,5 В1,65 в-5,5 В

Поддерживает ли SWVДаНетВ настоящее время только STM поддерживает SWV, но STM 8 не поддерживает.

Номер интерфейса отладки2.1.ST-LINK/V2 разделен на два интерфейса, поддержка STM и STM соответственно, что более удобно в использовании

Светодиодный индикатор состоянияДвухцветный СВЕТОДИОДНЫЙКрасный светодиодныйST-LINK/V2 может указывать больше состояния работы

СовместимостьST-LINK требует, чтобы компьютер мог использовать u-диск

Примечания к выпуску

Сходства и различия между ST-LINK/V2 (En) и ST-LINK/V2 (CN):

• ST-LINK/V2 (En)-это Американская версия, а ST-LINK/V2 (CN)-Внутренняя версия.
• Оба являются официальными оригинальными продуктами St с одинаковыми функциями и несколько различными аксессуарами.

ST-LINK между ST-LINK/V2 и руководствами добавки II:

• ST-LINK/V2 и ST-LINK-это два отдельных продукта.
• ST-LINK II-это подчиненная версия ST-LINK, а «II»-Внутренняя поговорка, нет официального различия.

Подключен к ПК

Подключение ПК с интерфейсом USB

• Инструмент разработки ST-LINK/V2 использует чип STM как чип управления для реализации высокоскоростной связи USB2.0.
• ST-LINK/V2 нужны драйверы для подключения к компьютеру,Пожалуйста, нажмите здесь, чтобы скачать: Http://www.waveshare.net/downloads/st-link_v2_usbdriver.zip.
  Или перейдите на официальный сайт, чтобы скачать последнюю версию,Пожалуйста, нажмите здесь, чтобы скачать официальный сайт: Http://www.st.com/st-web-ui/static/active/en/st_prod_software_internet/resource/technical/software/driver/st-link_v2_usbdriver.zip. (Вышеуказанные драйверы подходят для Win7, Vista, XP)

Подключается к целевой плате

Устройство загрузки ST-LINK/V2 подключено к целевой плате STM через интерфейс JTAG / SWD

Как определяется интерфейс JTAG / SWD STM?Http://www.waveshare.net/txt/ST-LINK-V2_Interface_32.htm

Интерфейс STM32 JTAG / SWD проходит через подключение к целевой плате 20PIN, поэтому ST-LINK/V2 подключается к целевой плате STM32, когда следует отметить, что направление соединения.

Устройство для загрузки ST-LINK/V2 подключено к целевой плате STM 8 через интерфейс для плавания

Как определяется интерфейс плавания STM 8?Http://www.waveshare.net/txt/ST-LINK-V2_Interface.htm

Поскольку интерфейс для плавания STM 8 предназначен только для соединения 4 столбов, при подключении ST-LINK/V2 к целевой плате STM 8 необходимо обратить внимание на положение подключения.

Обратите внимание, что VCC и GND не должны быть подключены в обратном направлении, чтобы избежать выгорания ST-LINK/V2 загрузочного устройства.

Светодиодный описание состояния

• Мигающий красный: после подключения ST-LINK/V2 к компьютеру, первый процесс перечисления USB
• Красный: ST-LINK/V2 установила соединение с компьютером
• Мигающий зеленый цвет/красный: обмен данными между целевой платой и компьютером
• Зеленый Цвет: коммуникация завершена
• Оранжевый (красный + зеленый цвет): сообщение не удалось

Как использовать ST-LINK/V2

Шаги по установке драйвера USB ST-LINK/V2

Начните использовать ST-LINK/V2

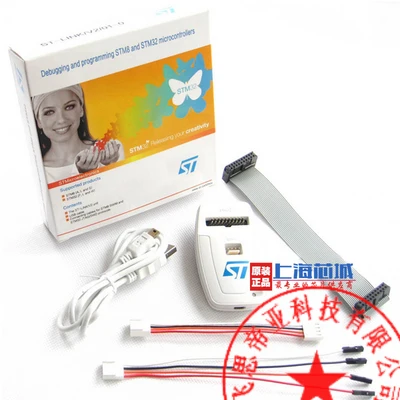

Список конфигурации

1. Хост ST-LINK/V2 X 1
2. Соединительная линия USB Type A to Mini-B X 1
3. 20-контактный разъем JTAG/SWD плоских проволочных поясов для х 1
4. 4-контактный плавать соединительная линия X 1
5. 4-контактный Плавание гашиш Головка соединительная линия X 1

Список товаров

1. ST-LINK/V2 хост * 1
2. Usb-кабель для передачи данных * 1
3. 20-ядерный серый кабель * 1
4. Соединительная линия для плавания * 2
5. Руководство по эксплуатации * 1 шт.

(Магазин предоставляет дополнительные документы, включая инструкции по использованию продукта, информацию о драйверах и соответствующие учебные пособия, чтобы вы могли освоить продукт в первый раз.)

ST-LINK/V2 Драйвер и инструкции для онлайн-загрузки:
Http://www.st.com/internet/evalboard/product/251168.jsp
