Датчик взвешивания, усилитель веса, датчик напряжения, преобразователи тока 0-5 в 0-10 В 4-20мА

Описание:

Передатчик может изменить выходной сигнал датчика в сигнал, который может быть распознан контроллером (или изменить незаряженный Вход датчика в электрический сигнал и увеличить его в то же время для измерение дальнего расстояния и контроль источника сигнала). Датчик и передатчик вместе образуют автоматически контролируемый источник мониторинга.
Преимущество:
Прежде всего, используйте несколько фильтров для напряжения питания, эффективно Защитите стабильность напряжения питания; во-вторых, сделайте высокочастотную фильтрацию на входном сигнале, стабильная и надежная фильтрация высокочастотных сигналов и других шумов. Этот продукт в исследовании и дизайне, учитывая долгосрочную стабильность и анти-помех требования промышленного контроля, поданные в практическом применении.

Параметр:
Может выводить 0-5 В, 0-10 В и 4-20 мА.
С использованием специального прибора, взвешивания датчика усилитель чип дизайн, высокая производительность.
Используя емкость конденсатора и так далее для фильтра источника питания, эффективно фильтруйте помехи пульсации питания.
Напряжение питания: 24 В постоянного тока
Высокоточная схема op amp, высокая точность, хорошая стабильность.
Источник питания с обратной защитой, защитой от перенапряжения.
Подходит для взвешивания, вытягивания давления, крутящего момента и другого использования тензодатчика.
Размер платы: 9*5,2*2,5 см.
Оболочки и провода разъемы являются водонепроницаемым дизайном, хорошая герметизация, подходит для ужасной окружающей среды.
Пластиковый корпус, прочный и прочный, хорошая защита от помех.
Высокоточная схема op amp, высокая точность, хорошая стабильность.
Источник питания имеет обратную защиту, защиту от перенапряжения, защиту от перегрузки по току.
Подходит для взвешивания, вытягивания давления, крутящего момента и другого использования тензодатчика.

Рабочее напряжение: 12-24 В постоянного тока
Выходной сигнал: 0-5 В, 0-10 В, 4-20 мА
Входной сигнал: 2.0мв/в
Выходное Возбуждение: 5 В
Диапазон рабочих температур: от-20 ° до + 80 °
Влажность рабочей среды: 10% RH-90 % RH (без конденсации)
Точность: лучше, чем 0.2% F. S
Использование: Датчик-усилитель-PLC/модуль сбора/инструмент/микроконтроллер и так далее.

Выше приводится описание продукта, ниже приводится описание операции регулировки продукта:
Выбор стойла

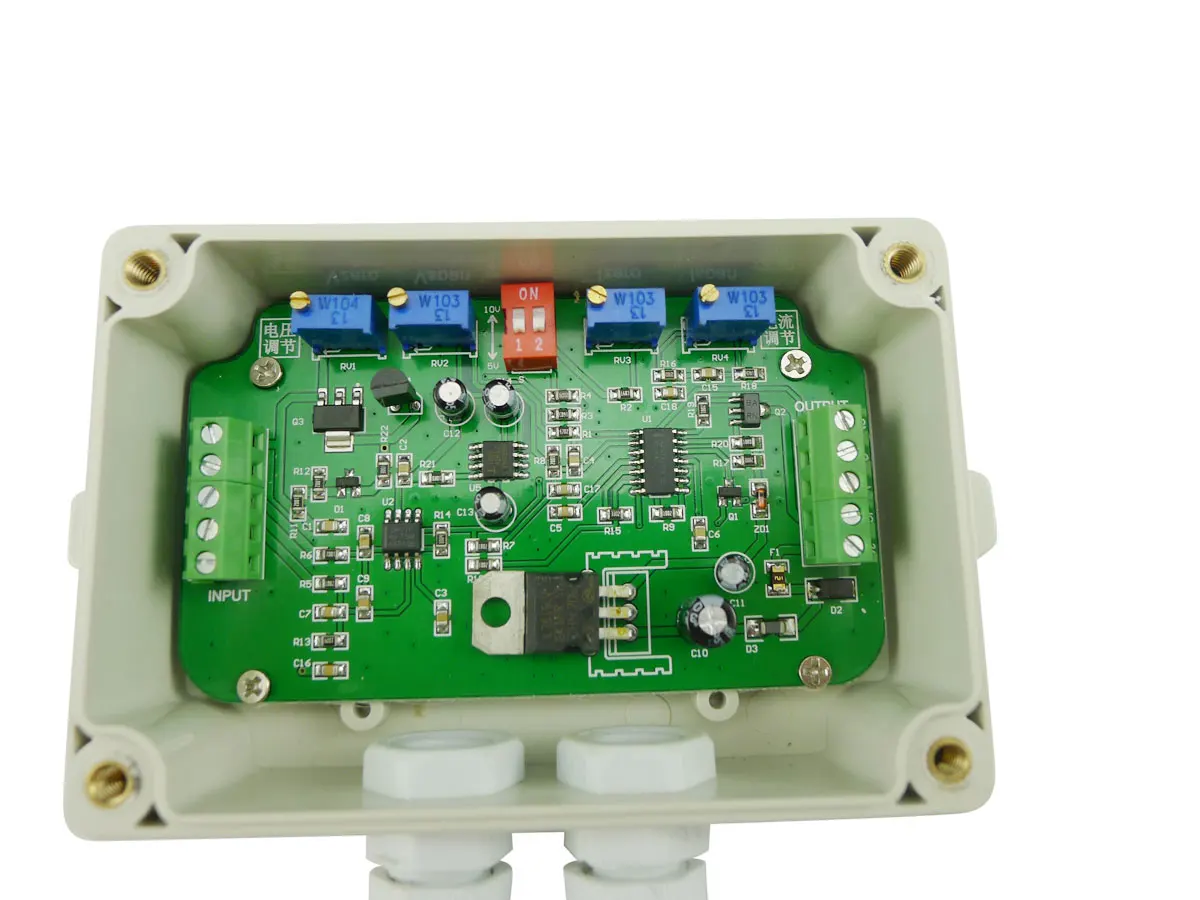

Когда DIP switch 1 to OFF, VO output 0-5 V, когда 1 to ON, VO output 0-10 V, когда DIP switch 1 и 2 перемещаются в OFF, выход VO 0-5 В, выход IO 4-20 мА.

1. Нулевая регулировка
(1) Регулировка напряжения
Прежде всего, пусть система в состоянии без нагрузки, Регулировка напряжения нулевой потенциометр (вноль) для регулировки нуля. Измерьте выходное напряжение VO с помощью мультиметра, чтобы сделать индикацию как можно ближе к нулю.

(2) Регулировка тока
Прежде всего, сделать систему в состоянии без нагрузки, Регулировка тока нулевой потенциометр (Izero), с мультиметром текущий блок измеряет выходной ток IO, попробуйте пусть это близко к 4mA.

2. Регулировка усиления

(1) Полная регулировка напряжения
Дайте системе загрузить определенное значение веса (рекомендуемый диапазон: 80% ~ 100% FS). В соответствии с пропорциональной связью между загруженным весом и максимальным значением взвешивания для расчета выходного напряжения используйте цифровой мультиметр для контроля выхода, Поворачивайте потенциометр полного напряжения (Vspan) регулирует полный выход.
(2) Полная регулировка тока
Система будет загружать определенное значение веса (рекомендуемый диапазон: 80% ~ 100% FS), в соответствии с пропорциональной связью между загруженным весом и максимальным значением взвешивания для расчета выходного напряжения, используйте цифровой мультиметр для контроля выхода, поворота тока полного потенциометра (Ispan) Чтобы настроить полномасштабный выход, попробуйте сделать его максимально приближенным к 20мА.

3. Перепроверка
4.Пусть система в состоянии без нагрузки, измерение нулевой выходной мощности; загрузка определенного значения веса, измерение выходного напряжения, независимо от того, соответствует ли ожидаемое увеличение. Если он не подходит, пожалуйста, отрегулируйте снова.

Обработка сигнала:

Хороший передатчик, сначала нужно сделать фильтрацию хорошо, этот модуль использует индуктивность + конденсаторный фильтр, может эффективно удерживать пульсацию, имеет перегрузки по току и анти-обратную защиту.

Примечание:Если вы хотите получить больше данных, пожалуйста, свяжитесь с нами, мы отправим их на ваш адрес электронной почты.
