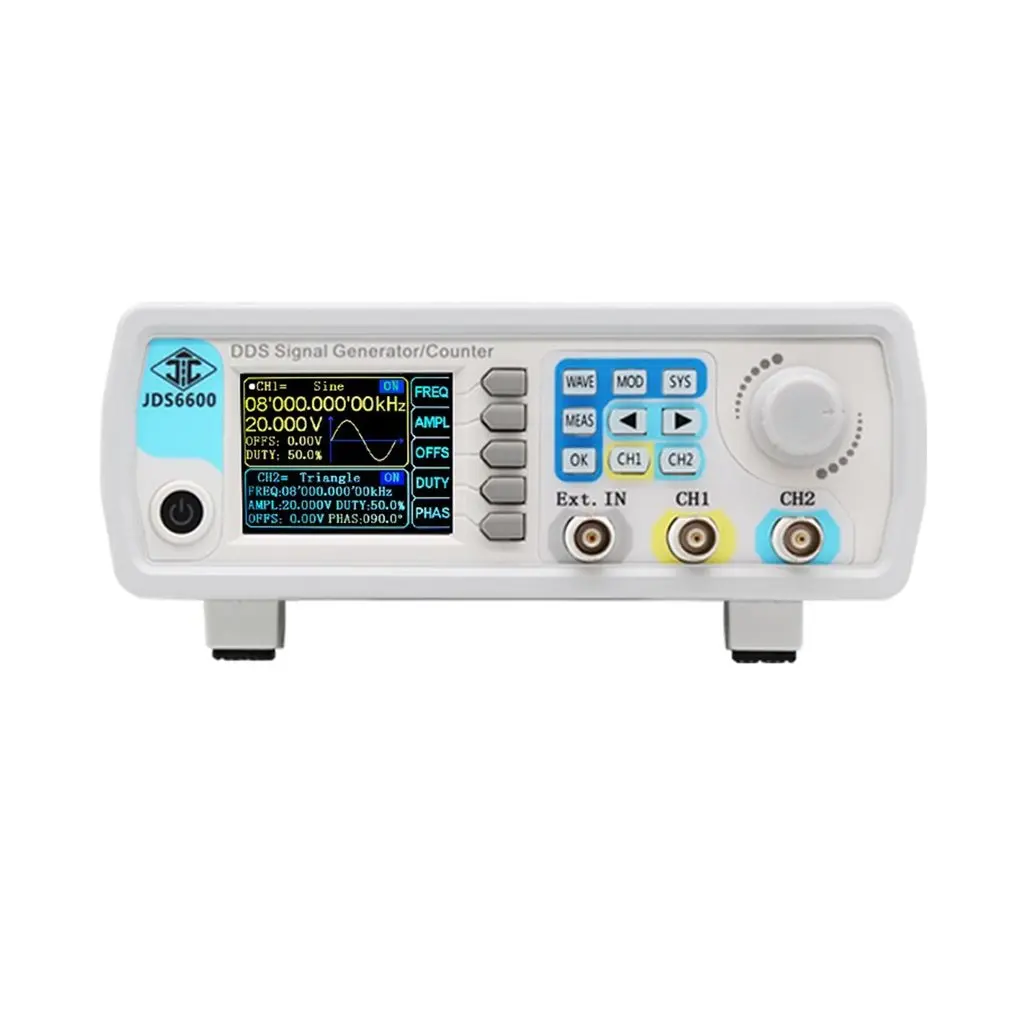

JDS6600 60 МГц цифровое управление DDS двухканальный произвольный сигнал генератор

---

81186

Горячая распродажа

Ссылка инструкции: http:/68.168.132.244/JDS6600 _EN_manual.pdf

Особенности: 1. Двухканальный генератор сигналов серии JDS6600 сочетает в себе несколько функций s в одном, таких как генератор функциональных сигналов, генератор произвольных сигналов, генератор импульсов, развертка, счетчик и счетчик частоты и т. д. 2. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. 3. С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с при нагрузке короткого замыкания. 4. Используйте Мягкие силиконовые ключи вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации. Описание: Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований. Модель: JDS6600 Вилка: США/ЕС/Великобритания/Австралия (опционально) Синусоидальный Диапазон частот: 0 ~ 60 МГц Диапазон квадратных частот: 0 ~ 25 МГц Треугольный Частотный диапазон: 0 ~ 25 МГц Диапазон частоты импульса: 0 ~ 6 МГц TTL Цифровой частотный диапазон: 0 ~ 6 МГц Частотный диапазон произвольной волны: 0 ~ 6 МГц Время квадратного подъема: ≤ 10 нс Диапазон регулировки ширины импульса: 25nS - 4000S Точность частоты: ± 20 ppm Стабильность частоты: ± 1 ppm/3h Характеристики формы волны: Форма волны: синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-ladder, neg-Ladder, noise, exponential rise, exponential fall, tone, cink pulse, lorentz pulse и 60 видов пользовательских форм сигналов. Разрешение волны: 14 бит Частота дискретизации сигнала: 266 MSa/s Длина волны: 2048 точек Синусоидальное подавление: ≥ 45dBc(<1 МГц); ≥ 40dBc(1 МГц ~ 20 МГц) Синус-полное гармоническое искажение: <0.8%(20 Гц ~ 20 кГц, 0dBm) Квадратные и импульсные (квадратные): ≤ 5% Диапазон квадратных и импульсных циклов (пульс): 0,1-99.9% Пандус волна-линейность: ≥ 98% (0,01 Гц ~ 10 кГц) Технические характеристики на выходе: Амплитудный диапазон: частота <10 МГц, 0-20VPP; Частота> 10 МГц, 0-10vpp. Амплитудное Разрешение: 1 мВ Амплитудная стабильность: ± 0.5%/5 ч Амплитудная Плоскостность: ± 5%(<10 МГц); ± 10%(>10 МГц) Характеристики формы волны: Выходное сопротивление: 50Ω ± 10% (Типичный) Защита: короткое замыкание 60S не будет повреждено Смещение постоянного тока: Офсетная печать диапазон регулировки: Выход амплитуда> 2V-9,99 V ~ 9,99 V; 0,2 VOffset Разрешение: 0,01 V Характеристики фазы: Диапазон регулировки фаз: 0 ~ 359.9o Разрешение фазы: 0.1o TTL/COMS выход: Низкий уровень по уровню поверхности: <0,3 V Высокий уровень: 1 - 10 в Повышение уровня/время падения: ≤ 20 нс Функции внешнего измерения: Функция счетчика частоты-Диапазон измерения частоты: 1 Гц ~ 100 МГц Функция счетчика частоты-Точность измерения: время ворот непрерывно регулируется между 0,01 S ~ 10s Счетчик функций-счетная область: 0-4294967295 Режим работы счетчика: 2 режима соединения, постоянный ток и переменный ток Функция счетчика-режим подсчета: ручная работа. Диапазон напряжения входного сигнала: 2 - 20 Vpp Измерение ширины импульса: 0.01us (разрешение), 20s (максимальное время измерения) Измерение периода: 0.01us (разрешение), 20s (максимальное время измерения) Общие технические параметры: Дисплей Тип: 2,4 дюймов TFT цветной ЖК-дисплей Хранение и загрузка-Количество: 100 групп Хранение и загрузка-Расположение: от 00 до 99 (извлечение данных о месте 00 по умолчанию) Произвольная волна-Количество: от 1 до 60, всего 60 групп (по умолчанию 15 групп) Режим интерфейса: USB к последовательному интерфейсу Интерфейс расширения: есть последовательный интерфейс режима уровня TTL, который будет удобен для вторичного развития. Скорость связи-стандарт: 115200 bps Протокол связи-принять команду: Линейный режим, открытый протокол Мощность питания: DC 5 V ± 0,5 V Процесс производства: технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, длительный срок службы Пользователь может установить или выключить Характеристики работы: Полная кнопка работы, непрерывная Регулировка ручки. Функции развертки: Канал развертки: CH1 или CH2 Тип развертки: Линейная развертка, бревенчатая развертка Время подметания: 0,1 s ~ 999,9 s Диапазон установки: произвольно установить между точкой запуска и точкой остановки Направление развертки: вперед, назад и круглый ход Посылка: Размер посылка: 240x210x9 5 мм/9.36x8.19x3.71in Посылка Вес: 990 г/2.18lb Посылка с общей коробкой Посылка включает в себя: 1 x генератор источника сигнала 1 x CD 1 x Мощность адаптер (в: 100 ~ 240V ~ 50/60Hz, Выход: 5,0 V-2.0A) 1 х USB кабель для передачи данных 1 х BNC-BNC кабель 2 x Кабель BNC-Clip Руководство по эксплуатации-1 шт. Примечания: 1. Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Мы гарантируем, что модель реального изделия не отличается от представленной на фото. 2. Возможны незначительные отклонения в размерах из-за различных измерений вручную.
