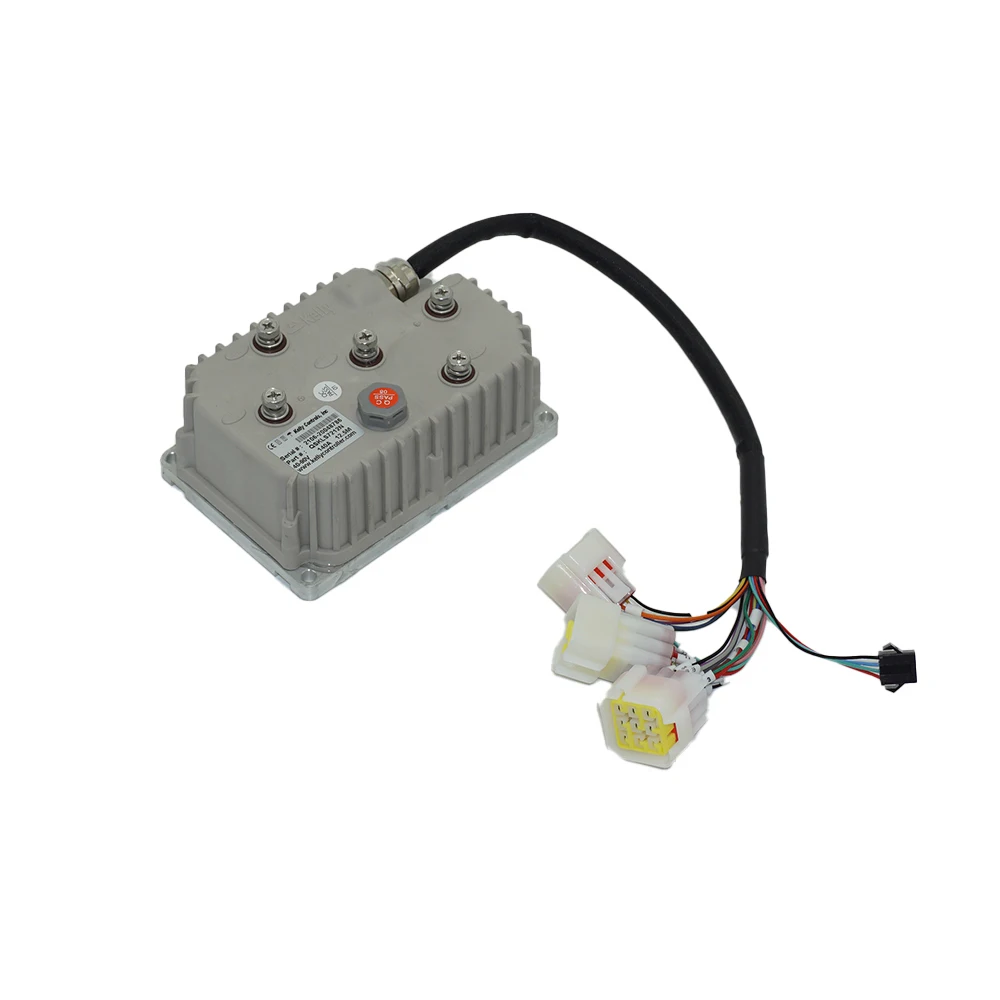

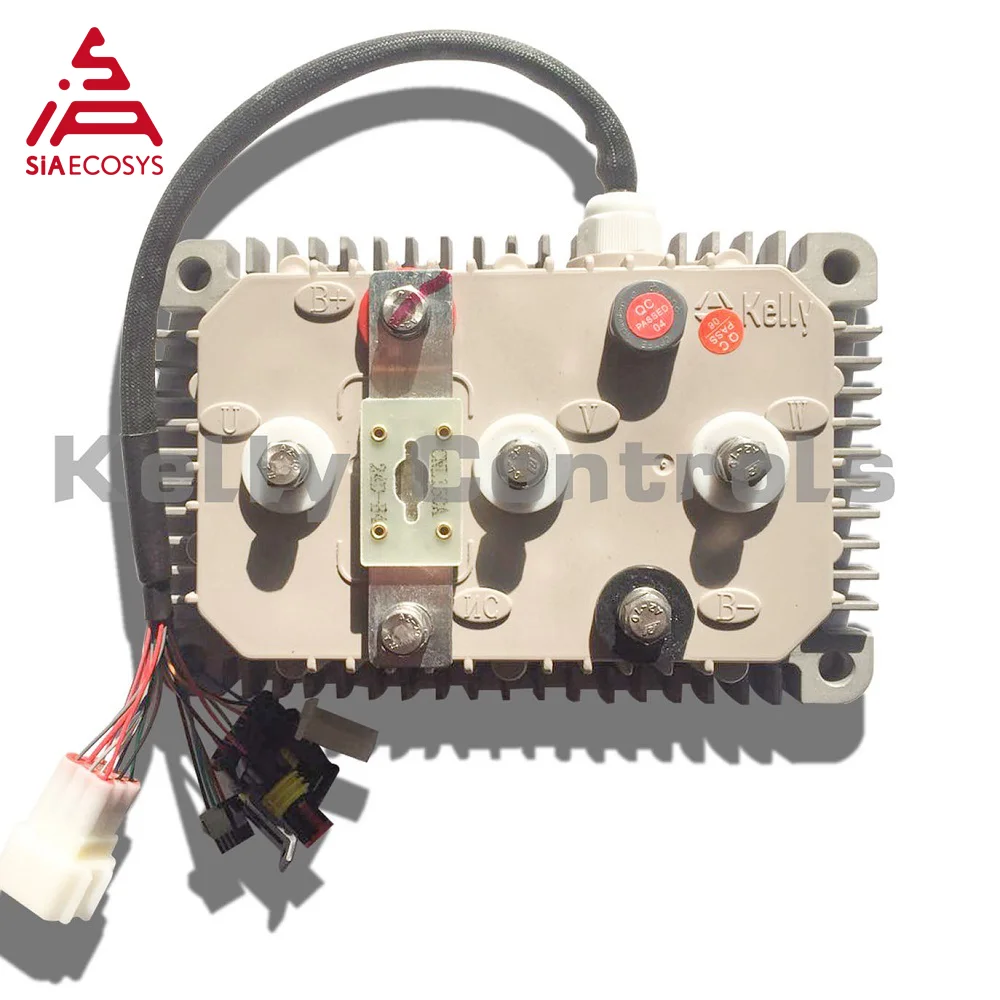

KLS7230N 30V-72V 270A синусоидальный бесщеточный мотор Kelly контроллер для концентратора

KLS7230N,30V-72V,270A, синусоидальной безщеточный Келли контроллер для мотор для центрального движения

Это специальный дизайн для бесщеточного контроллера двигателя QS для конверсионных комплектов, которые могут сочетаться с двигателем QS HUB.

Ключевые особенности

1). Очень легко подключить

2). Может сочетаться с почти бесщеточным двигателем постоянного тока

3). Гарантия качества (как правило, нет проблем после продажи)

4). Программируемый

1. Общие характеристики

• Настраиваемый диапазон напряжения батареи, B +. Максимальный рабочий диапазон: от 30 В до 80 в.

• Предел тока двигателя, 30 секунд: 270A.

• Предел тока двигателя, непрерывный: 90А.

• Частота работы: 10 кГц или 20 кГц.

• Ток батареи в режиме ожидания: <0,5 мА.

• Ток подачи датчика 5 В или 12 В: 40 мА.

• Диапазон напряжения питания контроллера: PWR, от 30 В до 90 в для контроллеров, рассчитанных на равное или менее 72 В.

• Ток подачи, PWR, 30mA типичный.

• Настраиваемый диапазон напряжения батареи, B +. Максимальный рабочий диапазон: 30V до 1,25 * Номинальное напряжение.

• Стандартный вход дроссельной заслонки: 0-5 вольт (3 провода резистивный горшок), 1-4 вольт (зал активной дроссельной заслонки).

• Вход дроссельной заслонки: 0-5 вольт. Можно использовать 3-проволочный горшок для того чтобы произвести 0-5V сигнала.

• Полный рабочий диапазон температур: 0 ℃ до 70 ℃ (температура MOSFET).

• Диапазон рабочих температур: от-40 ℃до 100 ℃ (температура MOSFET).

• Максимальный ток батареи: настраиваемый

2. Интерфейс программного обеспечения контроллера Kelly

Вот четкий и простой интерфейс программного обеспечения регулировки.

3. Чертеж контроллера QSKLS7230N

Вот чертеж нашего обычного контроллера QSKLS7230N, 194 мм * 126 мм * 72,5 мм

4. Определение Pin контроллера KLS-N

DJ7091Y-2.3-11 определение штифта

(14) REV_SW: вход обратного переключателя. Оранжевый

(6) RTN: возврат сигнала или возврат источника питания. Черный

(12) FWD: переключатель вперед или может быть включен в качестве функции высокоскоростного переключателя. Белый

(11) 12V:12 В источник красного цвета

(25) 12V размыкающий переключатель. Желтоватый

(22) Эко: функция низкоскоростного переключателя. Синий

(33)CAN-H: зеленоватый (опционально)

(7) ШИМ: блок питания контроллера (вход). Розовый

(34)CAN-L: коричневое (опционально)

DJ7091Y-2.3-21 определение штифта

(15) Micro_SW: вход переключателя дроссельной заслонки. Серый

(3) дроссельная заслонка: аналоговый вход дроссельной заслонки, 0-5 В. Темно-зеленый

(20) RTN: возврат сигнала. Черный

(8) счетчик: копия сигнала датчиков Холла. Темно-серый

(4) 5 В: 5 В выходная мощность, <40 мА. Фиолетовый

(2) Brake_AN: тормозная переменная regen или функция Boost. Коричневый

DJ7061Y-2.3-21 определение штифта

(21) RTN: возврат сигнала. Черный

(1) Температура: датчик температуры двигателя. Раддл.

(5) 5 В: 5 В выходная мощность,<40 мА. Фиолетовый

(18) зал А: фаза зала А. Желтый

(17) зал B: фаза зала B. Темно-зеленый

(16) зал C: фаза зала C. Темно-синий

Примечания:

1. Все контакты RTN соединены внутри.

2. Функция счетчика заключается в копировании любого из датчиков Холла.

3. Переключатель на 12 В активен. Открытый переключатель неактивен.

4. Управление F-N-R и три функции скорости не могут использоваться одновременно.

Используется тот же штырь, что и pin12 = FWD

Пожалуйста, сначала свяжитесь с продавцом, если вы не знаете, как подключить контроллер к двигателю и другим частям.

5. Вопросы перед заказом

1). Если вы хотите купить контроллер отдельно, пожалуйста, сообщите нам параметры вашего подходящий двигатель?

Например, напряжение двигателя, мощность, скорость...

2). Если вам нужны какие-либо другие специальные функции для этого контроллера, пожалуйста, свяжитесь с нами. Спасибо!
